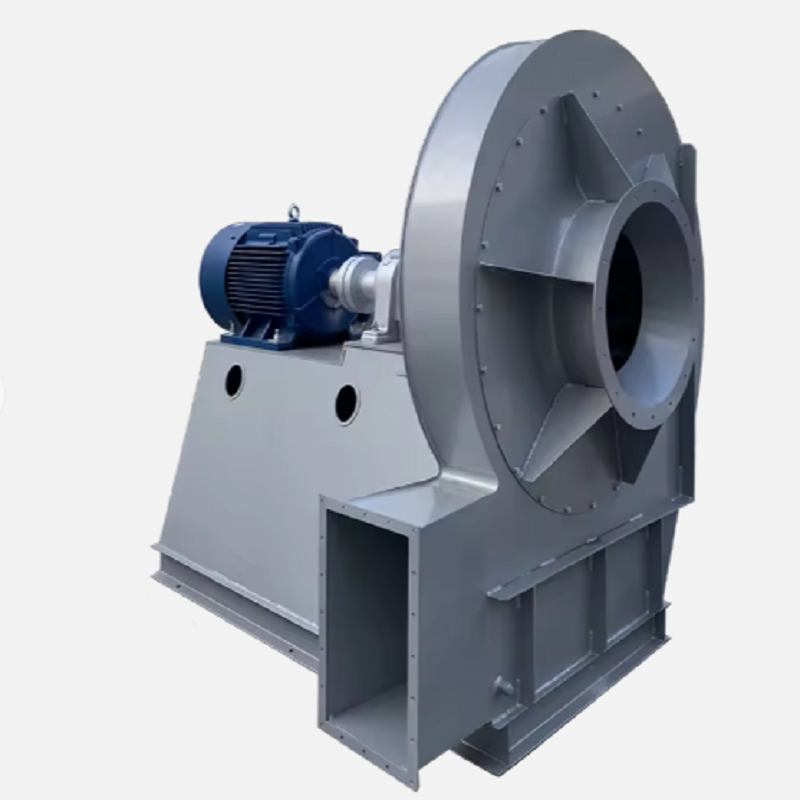

Dostosowane do indywidualnych potrzeb wentylatory odśrodkowe zyskują popularność w wyspecjalizowanych przemysłowych systemach uzdatniania powietrza

Wentylacja przemysłowa rzadko jest rozwiązaniem uniwersalnym. Wentylator, który dobrze sprawdza się w systemie wentylacji ogólnej, może nie nadawać się do procesów obejmujących pył ścierny, gazy korozyjne, powietrze o wysokiej temperaturze lub stale zmieniające się warunki ciśnienia. Właśnie dlatego niestandardowe rozwiązania wentylatorów odśrodkowych zyskują uwagę w wyspecjalizowanych przemysłowych systemach wentylacyjnych. Zamiast wybierać standardowy model i próbować dostosować do niego system, inżynierowie mogą skonfigurować wentylator zgodnie z rzeczywistym przepływem powietrza, ciśnieniem, temperaturą, materiałem i warunkami pracy.

Dlaczego standardowy wybór wentylatorów nie zawsze jest wystarczający

W praktycznych projektach wymagany przepływ powietrza to tylko jedna część procesu selekcji. Na przykład proces może wymagać 30 000 m³/h powietrza pod ciśnieniem statycznym 3000 Pa, podczas gdy transportowany gaz może osiągnąć temperaturę 180°C i zawierać drobny pył. Wybór wentylatora odśrodkowego opartego wyłącznie na przepływie powietrza może skutkować niewystarczającym ciśnieniem, nadmiernym zużyciem energii lub przedwczesnym zużyciem wirnika.

Lepszym podejściem jest ustalenie pełnego punktu pracy przed wyborem sprzętu. Inżynierowie powinni określić przepływ powietrza, ciśnienie statyczne, temperaturę gazu, gęstość gazu, stężenie pyłu, korozyjność, godziny pracy i wysokość instalacji. Parametry te określają konstrukcję wirnika, moc silnika, konstrukcję obudowy, układ wałów, konfigurację łożysk i dobór materiału.

Konstrukcja wirnika powinna odpowiadać procesowi

Wirnik jest jednym z najważniejszych elementów wentylatora odśrodkowego, szczególnie w zastosowaniach, w których występuje pył lub cząstki stałe. Łopatki wygięte do tyłu są często wybierane tam, gdzie priorytetem jest efektywność energetyczna i stabilna praca, natomiast łopatki promieniowe lub o dużej wytrzymałości mogą być bardziej odpowiednie dla powietrza obciążonego materiałem.

Rozważmy na przykład system odpylania obsługujący około 25 000 m³/h pod ciśnieniem 2500 Pa. Jeśli powietrze zawiera cząstki ścierne, lekki standardowy wirnik może ulec szybkiej erozji łopatek. W niestandardowym projekcie można zastosować grubsze ostrza, wzmocnioną konstrukcję lub materiały odporne na zużycie w obszarach narażonych na duże uderzenia. Celem nie jest po prostu wzmocnienie wirnika; geometria łopatek musi nadal utrzymywać akceptowalną wydajność aerodynamiczną.

Wybór materiału może określić żywotność

Wybór materiału staje się krytyczny, gdy wentylator odśrodkowy obsługuje gazy korozyjne lub powietrze o wysokiej temperaturze. Stal węglowa może wystarczyć do zwykłej wentylacji, ale zastosowania z oparami chemicznymi, wilgocią lub agresywnymi gazami mogą wymagać stali nierdzewnej lub specjalistycznych powłok.

W przypadku zastosowań wysokotemperaturowych inżynierowie muszą wziąć pod uwagę nie tylko materiał obudowy. Rozszerzanie się wału, temperatura łożysk, układy uszczelnień, konfiguracja sprzęgła i lokalizacja silnika mogą mieć wpływ na niezawodność. W typowym zastosowaniu układu wydechowego pieca, przeniesienie silnika z dala od strumienia gorącego gazu i zastosowanie odpowiedniego układu chłodzenia wału może znacznie zmniejszyć przenoszenie ciepła do łożysk.

Studium przypadku: Ulepszanie systemu odsysania pyłu

W zakładzie produkcyjnym zastosowano system odsysania pyłu, w którym istniejący wentylator często doświadczał wibracji i zmniejszającego się przepływu powietrza. Oryginalną jednostkę wybrano zgodnie z nominalnym wymogiem przepływu powietrza, ale rzeczywisty proces zawierał więcej pyłu ściernego, niż pierwotnie oczekiwano.

Kontrola wykazała, że ​​nagromadzenie kurzu i nierównomierne zużycie zmieniły wyważenie wirnika. Zamiast po prostu wymienić silnik, zespół inżynierów sprawdził cały stan pracy. Zamienny wentylator odśrodkowy został zaprojektowany z bardziej odpowiednią konfiguracją wirnika, wzmocnionymi obszarami zużycia, lepszym dostępem do czyszczenia i silnikiem dostosowanym do rzeczywistego oporu systemu.

Po instalacji instalacja odnotowała stabilniejszy przepływ powietrza i znacznie obniżone wibracje. Co ważniejsze, łatwiej było przewidzieć okresy między konserwacjami, ponieważ wentylator został zaprojektowany z myślą o rzeczywistych warunkach zapylenia, a nie o teoretycznym punkcie pracy czystego powietrza.

Stratę ciśnienia należy obliczyć przed ostatecznym wyborem

Częstym błędem w projektach wentylatorów jest dobór sprzętu w zależności od przepływu powietrza przy jednoczesnym niedoszacowaniu oporu systemu. Wentylator odśrodkowy musi pokonać całkowitą stratę ciśnienia generowaną przez kanały, kolanka, filtry, przepustnice, wymienniki ciepła, cyklony, płuczki i inne komponenty.

Praktyczne obliczenia powinny uwzględniać zarówno straty statyczne, jak i dynamiczne. Jeśli system wymaga 20 000 m3/h, a obliczony opór wynosi 2800 Pa, wybór wentylatora o wydajności 20 000 m3/h i 2000 Pa nie rozwiąże problemu. Wentylator może pracować odbiegając od jego zamierzonego punktu, co może skutkować niewystarczającym przepływem powietrza lub niestabilną pracą.

W przypadku projektów modernizacyjnych inżynierowie powinni mierzyć rzeczywistą różnicę ciśnień, jeśli to możliwe, zamiast całkowicie polegać na starych dokumentach projektowych. Pomiary w terenie mogą ujawnić zatkane filtry, zbyt małe kanały, częściowo zamknięte przepustnice lub inne ukryte źródła oporu.

Personalizacja może również zmniejszyć zużycie energii

Personalizacja nie musi oznaczać droższego wentylatora i niższych kosztów eksploatacji. Właściwe dopasowanie aerodynamiczne może faktycznie zmniejszyć zużycie energii przez wentylator odśrodkowy w całym okresie jego użytkowania.

Załóżmy, że wentylator przemysłowy pracuje 8000 godzin rocznie i potrzebuje 75 kW w normalnym punkcie pracy. Nawet zmniejszenie średniego zużycia energii o 5 kW oznacza około 40 000 kWh rocznych oszczędności energii elektrycznej. Przy koszcie energii elektrycznej wynoszącym 0,10 dolara za kWh stanowi to około 4000 dolarów rocznie.

Dlatego też efektywność wentylatora należy oceniać w oparciu o cały cykl pracy, a nie tylko cenę zakupu. Nieco droższy wentylator może zapewnić szybszy zwrot z inwestycji, jeśli działa bliżej swojego najlepszego punktu wydajności i pozwala uniknąć niepotrzebnego wytwarzania ciśnienia.

Należy rozważyć pracę ze zmienną prędkością

Wiele procesów przemysłowych nie działa przy stałym zapotrzebowaniu na przepływ powietrza. W takich przypadkach napęd o zmiennej częstotliwości może umożliwić wentylatorowi odśrodkowemu dostosowanie prędkości do rzeczywistego zapotrzebowania procesu.

Na przykład, jeśli system wentylacyjny wymaga pełnego przepływu powietrza tylko podczas szczytowej produkcji, ciągła praca wentylatora na maksymalnej prędkości powoduje marnowanie energii. Zmniejszenie prędkości wentylatora w okresach mniejszego zapotrzebowania może zapewnić znaczne oszczędności, ponieważ moc wentylatora zmienia się w przybliżeniu wraz z sześcianem prędkości obrotowej w porównywalnych warunkach.

Jednakże sterowania ze zmienną prędkością nie należy dodawać na ślepo. Wentylator, silnik, napęd, łożyska i strategię sterowania systemem należy ocenić łącznie. Zakres roboczy musi również mieścić się w zakresie wydajności zalecanym przez producenta.

Hałas i wibracje są częścią projektu

Hałas to kolejny czynnik, który czasami jest ignorowany aż do momentu instalacji. Dostosowany wentylator odśrodkowy może obejmować takie rozwiązania, jak zoptymalizowana geometria łopatek, odpowiednia prędkość obrotowa, elastyczne połączenia, izolacja drgań i izolacja akustyczna.

Wibracje należy również rozwiązać u źródła. Podczas odbioru technicznego technicy powinni sprawdzić współosiowość wałów, wyważenie wirnika, stan łożysk, sztywność fundamentu i współosiowość sprzęgła. Jeżeli drgania są mierzone na obudowie wentylatora, warto porównać odczyty przy różnych prędkościach, zamiast zakładać, że wymiana łożysk rozwiąże problem.

Dostęp konserwacyjny należy zaplanować z wyprzedzeniem

Wentylator, który działa dobrze, ale jest trudny w utrzymaniu, z czasem może stać się kosztowny. W przypadku zastosowań przemysłowych niestandardowe konstrukcje wentylatorów odśrodkowych mogą obejmować drzwi inspekcyjne, punkty spustowe, wymienne płyty ścieralne, dostęp do smaru, dzielone obudowy i inne funkcje w zależności od wymagań konserwacyjnych.

W zastosowaniach związanych z usuwaniem pyłu szczególnie cenny jest łatwy dostęp do wirnika. Technicy powinni mieć możliwość sprawdzenia nagromadzeń i zużycia bez całkowitego demontażu urządzenia. Skraca to przestoje konserwacyjne i sprawia, że ​​kontrola na podstawie stanu jest bardziej praktyczna.

Co inżynierowie powinni zapewnić przy zamawianiu niestandardowego wentylatora

Aby uniknąć niepotrzebnych przeprojektowań, klienci powinni podać jak najwięcej informacji operacyjnych przed złożeniem zapytania o wycenę. Specyfikacja techniczna powinna obejmować co najmniej:

Wymagany przepływ powietrza, najlepiej w m3/h, m3/s lub CFM

Ciśnienie statyczne lub ciśnienie całkowite

Temperatura gazu

Gęstość gazu, gdy znacznie różni się od standardowego powietrza

Stężenie pyłu i charakterystyka cząstek

Skład gazu korozyjnego, jeśli dotyczy

Wymagane godziny pracy

Wysokość montażu

Wymagania dotyczące zasilania i silnika

Instalacja wewnątrz lub na zewnątrz

Kierunek obrotu i orientacja wyładowania

Ograniczenia przestrzenne

Wymagania dotyczące hałasu

Obowiązujące normy lub wymagania certyfikacyjne

Dzięki tym parametrom producent może dobrać odpowiednią konfigurację wentylatora odśrodkowego zamiast opierać się na założeniach.

Dostosowanie powinno rozwiązać konkretny problem inżynieryjny

Celem dostosowywania nie jest dodawanie niepotrzebnych funkcji. Dobry, dostosowany do indywidualnych potrzeb wentylator odśrodkowy powinien spełniać jasno określone wymagania operacyjne: wyższe ciśnienie, materiały ścierne, gazy korozyjne, podwyższona temperatura, ograniczona przestrzeń instalacyjna, niższe zużycie energii, łatwiejsza konserwacja lub większa niezawodność.

Przed sfinalizowaniem projektu inżynierowie powinni porównać proponowaną krzywą wentylatora z rzeczywistą krzywą systemu i zweryfikować moc silnika, punkt pracy, sprawność i margines bezpieczeństwa. W przypadku zastosowań krytycznych dodatkową pewność przed wysyłką mogą zapewnić fabryczne testy wydajności i testy wibracji.

W miarę jak procesy przemysłowe stają się coraz bardziej wyspecjalizowane, inżynieria wentylatorów dostosowana do indywidualnych potrzeb będzie nadal odgrywać ważną rolę w obsłudze powietrza. Najbardziej efektywnym podejściem jest rozpoczęcie od warunków procesu, obliczenie rzeczywistych wymagań systemowych, a następnie skonfigurowanie wentylatora odśrodkowego zgodnie z tymi wymaganiami. Ta metoda może na początku wymagać więcej pracy inżynieryjnej, ale może zapobiec typowym problemom, takim jak niewystarczający przepływ powietrza, nadmierne zużycie energii, przedwczesne zużycie i powtarzalna konserwacja w późniejszym okresie życia sprzętu.
