W jaki sposób wentylator odśrodkowy z zakrzywionym kątem do przodu może rozwiązać problem wentylacji o dużym przepływie powietrza, nie powodując przy tym problemu hałasu w obiekcie?

— STRESZCZENIE —

Streszczenie artykułu

Jeśli kiedykolwiek modernizowałeś system wentylacji i skończyło się na tym, że „więcej powietrza, więcej skarg i więcej rachunków za energię”, nie jesteś sam. AZakrzywiony do przodu wentylator odśrodkowyjest często wybierany ze względu na możliwość przetłoczenia dużej ilości powietrza przy niewielkich rozmiarach – doskonale nadaje się do central wentylacyjnych, wentylacja ogólna i systemy pakietowe. Jednak wielu kupujących napotyka te same problemy: wentylator pracuje głośniej niż oczekiwano, silnik nagrzewa się, przepływ powietrza zmienia się po kilku miesiącach lub system zachowuje się inaczej po załadowaniu filtrów.

Ten przewodnik dzieli problem na decyzje, które faktycznie mają znaczenie: jak dobrać rozmiar do rzeczywistego punktu pracy, jak uniknąć przeciążenia, co w rzeczywistości oznacza „cichy” i jakie szczegóły przekazać dostawcy, aby otrzymać wentylator, który sprawdza się w terenie – nie tylko na papierze. Otrzymasz także listę kontrolną, tabelę rozwiązywania problemów i odpowiedzi na najczęściej zadawane pytania.

— KATALOG —

Spis treści

Zarys w skrócie
Co to jest wentylator odśrodkowy zakrzywiony do przodu (i gdzie pasuje)
Typowe problemy klientów i ich przyczyny
Lista kontrolna wyboru dla kupujących
Podstawy wymiarowania: przepływ powietrza, ciśnienie i dlaczego „wystarczająco blisko” zawodzi
Kontrola hałasu, która sprawdza się w rzeczywistych instalacjach
Niezawodność i planowanie konserwacji
Co wysłać swojemu dostawcy, aby uzyskać odpowiedni wentylator
Często zadawane pytania
Podsumowanie i kolejny krok

— ZARYS —

Zarys w skrócie

W tym artykule odejdziesz z:

Proste, angielskie wyjaśnienie tego, czym jest aZakrzywiony do przodu wentylator odśrodkowyrobi najlepiej – i to, co robi słabo.
Tabela punktów bólu, która łączy objawy (hałas, wysokie natężenie, niestabilny przepływ powietrza) z prawdopodobnymi przyczynami i rozwiązaniami.
Praktyczna lista kontrolna wyboru, którą możesz skopiować do zapytania ofertowego lub specyfikacji wewnętrznej.
Wskazówki dotyczące doboru rozmiaru do rzeczywistego punktu pracy, aby uniknąć przeciążenia i marnowania energii.
Działania redukujące hałas, które nie opierają się na zasadzie „po prostu dodaj izolację” jako jedynej odpowiedzi.
Lista przekazań dostawców, dzięki której możesz uzyskać dokładne oferty i ograniczyć liczbę powtarzanych poprawek.

— SEKCJA 1 —

Co to jest wentylator odśrodkowy z zakrzywionym do przodu (i gdzie pasuje)

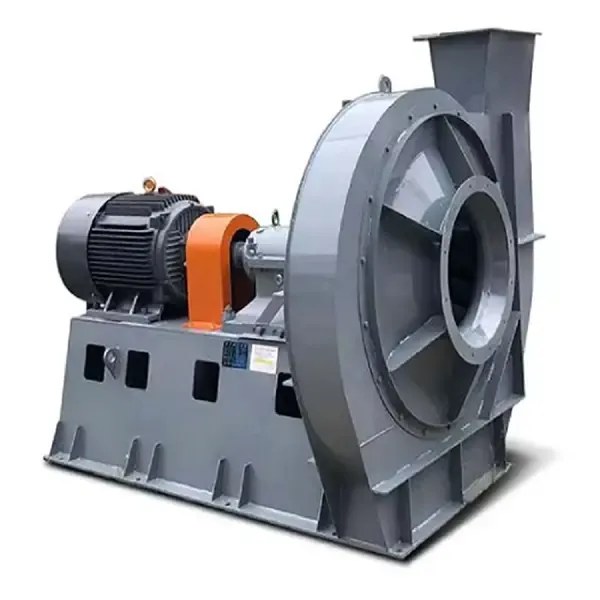

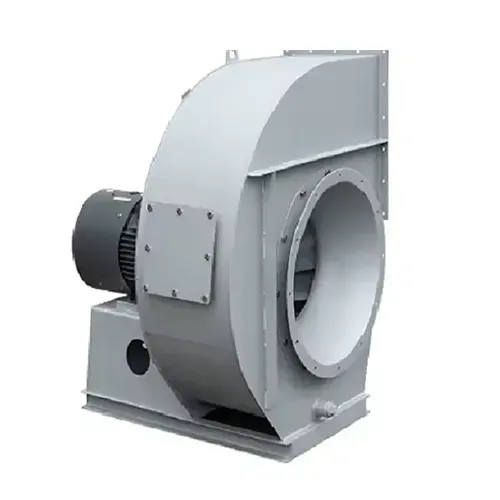

Wentylator odśrodkowy zakrzywiony do przodu wykorzystuje wirnik z wieloma małymi łopatkami, które „wyginają się do przodu” w kierunku obrotu. Ten kształt ostrza ma tendencję do wytwarzaniawysoki przepływ powietrza przy stosunkowo niskim lub średnim ciśnieniu statycznymi właśnie dlatego to widzisz kompaktowe urządzenia HVAC, centrale wentylacyjne, wentylacja ogólna budynków i wentylacja przemysłowa czystym powietrzem tam, gdzie przestrzeń jest ograniczona.

Kompromis polega na tym, że konstrukcje zakrzywione do przodu mogą być mniej wybaczające, gdy zmienia się ciśnienie w układzie. W wielu zastosowaniach wraz ze wzrostem przepływu powietrza wymagana moc może również szybko wzrosnąć. Oznacza to, że „ten sam wentylator” może zachowywać się bardzo różnie w zależności od strat w kanale, obciążenia filtra, położenie przepustnicy oraz to, jak dobrze zaprojektowano przejścia wlot/wylot.

Jeśli Twoje zastosowanie polega głównie na płynnym przemieszczaniu dużych ilości powietrza – bez konieczności stosowania bardzo wysokiego ciśnienia – aZakrzywiony do przodu wentylator odśrodkowyczęsto jest mocnym dopasowaniem. Jeśli Twoje zastosowanie wymaga stale wysokiego ciśnienia statycznego, pyłu ściernego lub ostrego narażenia chemicznego, należy zachować szczególną ostrożność przy wyborze materiału, środkach ochronnych i punkcie pracy.

— SEKCJA 2 —

Typowe problemy klientów i ich przyczyny

Większość „rozczarowań fanów” nie wynika ze złej technologii – mają one miejsce, ponieważ fan został wybrany na podstawie błędnych założeń. Poniżej znajdują się najczęściej wymieniane przez kupujących punkty problemowe oraz typowa przyczyna źródłowa.

Punkt bólowy, który odczuwasz	Co zwykle się za tym kryje	Napraw to, co naprawdę pomaga
„Jest głośniejszy niż sugerowano w arkuszu danych.”	Turbulencje powietrza spowodowane złymi przejściami wlot/wylot, wibracje spowodowane problemami z wyrównaniem/równowagą lub praca daleko od obszaru najlepszej wydajności.	Popraw warunki na wlocie (prosty przebieg, stożek wlotowy), dodaj elastyczne złącza, zastosuj izolację drgań i dobierz rozmiar bliżej punktu pracy.
„Wyłączenia awaryjne/wzmacniacze silnika są wysokie.”	Ryzyko przeciążenia w wyniku pracy przy większym przepływie powietrza niż oczekiwano, nieprawidłowym doborze silnika lub zmianach rezystancji systemu.	Potwierdź krzywą systemu, ustaw bezpieczny zakres pracy, rozważ ograniczenia kontroli prędkości i dobierz silnik z marginesem dla rzeczywistych warunków.
„Przepływ powietrza spada po kilku miesiącach.”	Obciążenie filtra, zanieczyszczenie wirnika (smar/kurz), poślizg paska lub dryf amortyzatora.	Zaplanuj okresy konserwacji, dodaj porty inspekcyjne, użyj odpowiedniej filtracji i sprawdź napięcie/wyrównanie napędu.
„Koszty energii rosną”.	Niekontrolowane dławienie (przepustnice), wentylator pracuje szybciej niż to konieczne, nieszczelności w kanałach lub praca poza obszarem wydajnym.	W razie potrzeby użyj kontroli prędkości, uszczelnij nieszczelności kanałów i wybierz wentylator, który lepiej odpowiada wymaganemu przepływowi powietrza i ciśnieniu.
„Wibracje uszkadzają łożyska lub kanały.”	Brak równowagi spowodowany nagromadzeniem, rezonansem montażowym, niewspółosiowością lub nieodpowiednią sztywnością podstawy.	Ulepsz podstawę/konstrukcję, zapewnij właściwe wyważenie, dodaj izolację i utrzymuj wirnik w czystości w strumieniach brudnego powietrza.
„Korozja pojawiła się zbyt szybko.”	Niedopasowanie materiału pod względem wilgotności/chemii, nieodpowiednia powłoka lub problemy z zarządzaniem kondensatem.	Wybierz odpowiedni materiał/powłokę, zarządzaj drenażem/kondensacją i jasno określ skład gazu i temperaturę.

— SEKCJA 3 —

Lista kontrolna wyboru dla kupujących

Jeśli kupujeszZakrzywiony do przodu wentylator odśrodkowy, zaoszczędzisz czas i zmniejszysz ryzyko, traktując selekcję jak krótką inżynierską listę kontrolną. Nie wymaga to zaawansowanego modelowania – wystarczy przejrzystość.

Lista kontrolna kupującego (przyjazna dla kopiowania/wklejania):

Docelowy przepływ powietrza:wymagany przepływ objętościowy (i dopuszczalny zakres, a nie tylko pojedyncza liczba).
Ciśnienie statyczne:oczekiwana całkowita rezystancja systemu w punkcie pracy.
Warunki powietrza:temperatura, wilgotność, zapylenie, mgła olejowa lub elementy powodujące korozję.
Ograniczenia instalacyjne:powierzchnia, orientacja wlotu, kierunek wylotu, dostęp do konserwacji.
Limity hałasu:gdzie znajduje się wentylator (w pobliżu ludzi, w pobliżu ścian, na dachu, wewnątrz urządzenia).
Metoda kontroli:stała prędkość, kontrola prędkości lub amortyzatory – i dowolny wymagany zakres roboczy.
Ograniczenia mocy:napięcie/częstotliwość, oczekiwania dotyczące sprawności silnika i wymagania dotyczące ochrony.
Cele niezawodności:cykl pracy, oczekiwany dzienny czas pracy i dostęp do usług.

— SEKCJA 4 —

Podstawy wymiarowania: przepływ powietrza, ciśnienie i dlaczego „wystarczająco blisko” kończy się niepowodzeniem

Oto niewygodna prawda: „Potrzebujemy wentylatora o dużym przepływie powietrza” nie jest specyfikacją. Wentylator nie działa wbrew Twoim życzeniom — działa wbrew oporowi systemu. Opór ten zmienia się pod wpływem obciążenia filtrów, ruchu przepustnic, gdy w kanałach gromadzi się kurz lub gdy linia dodaje kolejne odgałęzienie.

Aby ograniczyć niespodzianki, zdefiniuj apunkt służbowy(przepływ powietrza + ciśnienie statyczne) i abezpieczne okno operacyjne(minimum i maksimum). Jeśli rzeczywisty punkt pracy odbiega zbyt daleko od miejsca, w którym wentylator działa najlepiej, może wystąpić hałas, marnowanie energii lub przeciążenie.

Praktyczne porady dotyczące rozmiaru:1)Zapytaj o wydajność w punkcie pracy i w pobliskich punktach (nie tylko w linii „najlepszego przypadku”).2)Upewnij się, że silnik ma margines dla maksymalnego oczekiwanego przepływu powietrza.3)Nie ignoruj warunków wlotu/wylotu – złe przejścia mogą zachowywać się jak „ukryte straty ciśnienia”, które kradną przepływ powietrza.

Jeśli Twój zespół zbiera wymagania dotyczące zakupu, napisz specyfikację w następujący sposób: „Potrzebujemy przepływu powietrza X przy ciśnieniu statycznym Y, z przepływem powietrza regulowanym w określonym zakresie, utrzymując się poniżej określonego limitu prądu”. To jedno zdanie zapobiega wielu kosztownym przeróbkom.

— SEKCJA 5 —

Kontrola hałasu, która działa w rzeczywistych instalacjach

Hałas rzadko można rozwiązać za pomocą jednego magicznego akcesorium. Zwykle jest to połączenie hałasu aerodynamicznego (turbulencje powietrza) i hałasu mechanicznego (wibracje). Dobra wiadomość: obydwoma można sobie poradzić, jeśli zaplanujesz je wcześniej.

Aerodynamiczne reduktory hałasu:

Utrzymuj wlot tak gładki, jak to możliwe: unikaj ciasnych kolanek tuż przy wlocie i ograniczaj nagłe zmiany obszaru.
Pracuj w pobliżu zamierzonego punktu pracy: ekstremalna praca niezgodna z projektem często zwiększa turbulencje.
Używaj odpowiednich prędkości kanałów: przepychanie zbyt dużej ilości powietrza przez kanały o zbyt małych wymiarach może być głośne nawet przy „cichym” wentylatorze.

Mechaniczne reduktory hałasu:

Dodaj izolację wibracyjną (podkładki lub sprężyny) i użyj elastycznych złączy na połączeniach kanałów.
Zapewnij sztywne mocowanie i prawidłowe ustawienie — szczególnie w przypadku konfiguracji z napędem pasowym.
Zaplanuj dostęp do czyszczenia: osady na wirniku mogą powodować brak równowagi, który z czasem staje się źródłem hałasu.

Jeśli masz rygorystyczne wymagania akustyczne, określ kontekst pomiaru (odległość, środowisko i punkt pracy). W przeciwnym razie możesz porównywać liczby zmierzone w zupełnie innych warunkach.

— SEKCJA 6 —

Niezawodność i planowanie konserwacji

Najszybszym sposobem na „utratę” wydajności jest traktowanie wentylatora jako elementu, o którym należy pamiętać w strumieniu brudnego powietrza. Niezawodność wzrasta, gdy planujesz proste procedury inspekcji i wybierasz konfigurację pasującą do Twojego środowiska.

Konserwacja jest łatwiejsza, jeśli zaprojektujesz ją pod kątem:zawierać dostęp inspekcyjny, zapewniać odstęp umożliwiający demontaż wirnika, i zapewnij dostępność najważniejszych części bez konieczności demontażu połowy przewodów.

Przedmiot konserwacji	Czego szukać	Typowy rytm (dostosuj do swojego procesu)
Czystość wirnika	Nagromadzenie kurzu/tłuszczu, nierówne osady, ślady przetarcia	Co miesiąc w zanieczyszczonym powietrzu; kwartalnie w czyste powietrze HVAC
Łożyska i smarowanie	Wzrost temperatury, nietypowy dźwięk, stan smaru	Kontrole kwartalne; postępuj zgodnie ze wskazówkami dostawcy łożysk
Układ napędowy (jeśli napędzany paskiem)	Zużycie paska, napięcie, ustawienie kół pasowych	Comiesięczne szybkie sprawdzenie; wymienić w zależności od zużycia
Elementy złączne i montaż	Poluzowania, pęknięcia podstawy, objawy rezonansu	Co kwartał lub po pierwszym miesiącu po instalacji
Ochrona elektryczna	Zdarzenia nadprądowe, nieprawidłowe rozruchy, stabilność sterowania	Przegląd miesięczny dla linii o pracy ciągłej

— SEKCJA 7 —

Co wysłać dostawcy, aby uzyskać odpowiedni wentylator

Większość opóźnień w projektach ma miejsce, ponieważ dostawca nie ma wystarczających informacji, aby wybrać bezpieczny zakres operacyjny i odpowiednią konstrukcję. Jeśli wyślesz jasne „informacje dla fanów”, otrzymasz lepsze rekomendacje i mniej zleceń zmian później.

Oto praktyczny pakiet informacji, który możesz wysłać do dowolnego dostawcy (i tak – to działa niezależnie od tego, czy kupujesz jedną sztukę, czy partię):

Punkt pracy:przepływ powietrza i ciśnienie statyczne oraz okno robocze min./maks.
Szczegóły strumienia powietrza:zakres temperatur, wilgotność, rodzaj/wielkość cząstek, lepkie lub olejowe zanieczyszczenia, problemy związane z korozją.
Instalacja:orientacja wlotu/wylotu, rozmiary połączeń, dostępne odcinki proste i ograniczona przestrzeń.
Sterownica:stała prędkość a kontrola prędkości, wszelkie wymagane reakcje (stałe ciśnienie, stały przepływ powietrza itp.).
Oczekiwania dotyczące hałasu:rodzaj przestrzeni (biuro przylegające, dach, warsztat) i wszelkie ograniczenia dotyczące lokalizacji.
Moc:napięcie, częstotliwość, wymagania dotyczące ochrony miejsca i wszelkie preferowane standardy silników.
Wymagania dotyczące zgodności:wszelkie specjalne wymagania dotyczące Twojego obiektu (np. wysoka temperatura, specjalne powłoki lub względy związane z obszarem niebezpiecznym).

Jeśli pracujesz zHebei Ketong Environmental Protection Equipment Co., Ltd., możesz użyć tego samego pakietu powyżej, aby przyspieszyć dyskusje na temat wyboru. Dobry dostawca potwierdzi Twój punkt pracy, zasygnalizuje ryzyko przeciążenia i zaleci praktyczne dostosowania instalacji – a nie tylko prześle ogólną stronę katalogu.

— Często zadawane pytania —

Często zadawane pytania

P: Kiedy wentylator odśrodkowy wygięty do przodu jest lepszym wyborem niż inne typy wentylatorów?

Odp.: Często jest to dobre rozwiązanie, gdy potrzebny jest duży przepływ powietrza w niewielkiej przestrzeni, a ciśnienie statyczne w systemie jest niskie do średniego, takich jak wiele instalacji HVAC i wentylacji ogólnej. Jeśli potrzebujesz stałego wysokiego ciśnienia lub masz do czynienia z ciężkim pyłem ściernym, będziesz chciał przejrzeć alternatywy lub określić szczegóły projektu zabezpieczającego.

P: Dlaczego w niektórych instalacjach po uruchomieniu występuje przeciążenie silnika?

Odp.: Przeciążenie zwykle ma miejsce, gdy rzeczywisty przepływ powietrza jest większy niż oczekiwany (mniejszy opór systemu niż zakładano), lub gdy zmieniły się warunki pracy (inny układ kanałów, ustawienia przepustnic lub filtrów). Zapobiegaj temu, określając bezpieczne okno operacyjne i potwierdzając margines silnika przy maksymalnym oczekiwanym przepływie powietrza.

P: Jaki jest najszybszy sposób na redukcję hałasu bez konieczności przebudowy całego systemu?

Odp.: Zacznij od podstaw: popraw przejścia wlot/wylot, dodaj elastyczne złącza i upewnij się, że izolacja wibracyjna jest prawidłowo zainstalowana. Następnie potwierdź, że pracujesz w pobliżu zamierzonego punktu pracy. Jeśli wentylator jest znacznie odbiegający od konstrukcji, dodatki redukujące hałas mogą pomóc tylko marginalnie.

P: Czy kontrola prędkości może pomóc obniżyć koszty operacyjne?

O: W wielu systemach o zmiennym zapotrzebowaniu tak – ponieważ można dostosować przepływ powietrza do rzeczywistych potrzeb, zamiast ograniczać przepustnice za pomocą przepustnic. Kluczem jest zdefiniowanie kontrolowanego zakresu i zapewnienie stabilności i ochrony wentylatora i silnika w tym zakresie.

P: Jakie informacje są najważniejsze dla dokładnej wyceny?

Odp.: Twój punkt pracy (przepływ powietrza + ciśnienie statyczne), temperatura powietrza i zanieczyszczenia, orientacja instalacji/ograniczenia przestrzenne, i metodę kontroli. Jeśli którekolwiek z nich jest niejasne, wycena może być „technicznie poprawna”, ale ryzykowna w rzeczywistym działaniu.

P: Jak zapobiec spadkowi przepływu powietrza w miarę upływu czasu?

Odp.: Zaplanuj obciążenie filtra i zanieczyszczenie wirnika. Zbuduj dostęp do kontroli/czyszczenia, uszczelnij kanały, i ustaw rytm konserwacji dostosowany do stopnia zabrudzenia strumienia powietrza. W wielu przypadkach prosta procedura czyszczenia szybko przywraca wydajność.

- WNIOSEK -

Podsumowanie i następny krok

A Zakrzywiony do przodu wentylator odśrodkowymoże być inteligentnym, kompaktowym rozwiązaniem do wentylacji o dużym przepływie powietrza – jeśli dopasujesz je do rzeczywistego punktu pracy, chronić przed przeciążeniem oraz zaplanować hałas i konserwację w szczegółach instalacji. Najlepsze zakupy wynikają z jasnych wymagań operacyjnych, a nie z domysłów na podstawie „podobnych projektów”.

Jeśli chcesz szybszego i czystszego procesu selekcji, wyślij swój punkt pracy i warunki powietrza i poproś o zalecane okno operacyjne, wytyczne dotyczące marginesu silnika i uwagi dotyczące instalacji. Kiedy będziesz gotowy na przejście od „być może” do fana występującego w terenie,skontaktuj się z nami i udostępnij szczegóły swojego projektu – pomożemy Ci szybko i pewnie go zawęzić.
