W jaki sposób wentylator ciągu indukcyjnego może ustabilizować system odprowadzania spalin?

Abstrakcyjny

Spis treści

Zarys

• Wyjaśnij, gdzie w linii znajduje się wentylator z wyciągiem indukcyjnym i dlaczego liczy się „stabilność podciśnienia”.
• Przełóż typowe skargi w witrynie na przyczyny inżynieryjne, które możesz faktycznie naprawić.
• Podaj listę kontrolną dotyczącą rozmiarów: jakie dane musisz podać (i co dostawcy powinni potwierdzić).
• Porównaj typowe opcje konstrukcyjne dla zastosowań związanych z pyłem, korozją, wysoką temperaturą i odsiarczaniem.
• Omów tematy cyklu życia: energię, hałas, wibracje, części zamienne i okresy konserwacji.
• Zakończ z listą działań gotową dla kupującego i jasnym kolejnym krokiem, aby posunąć swój projekt do przodu.

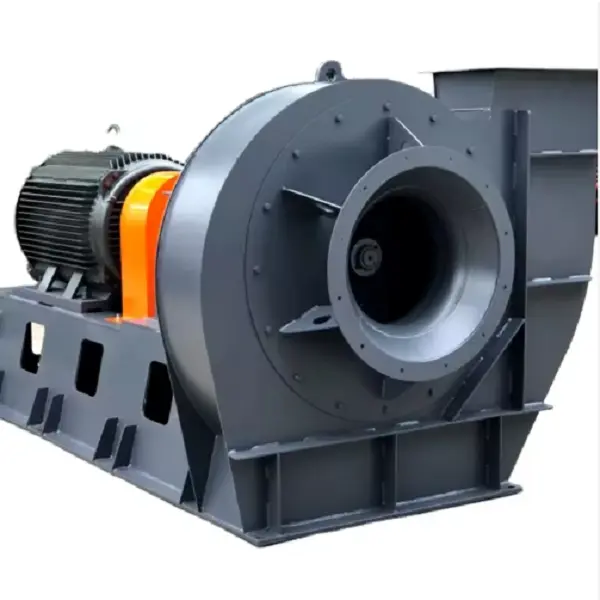

Co właściwie robi wentylator z ciągiem indukcyjnym

W wielu systemach przemysłowych ścieżka spalin to łańcuch: piec lub kocioł → kanały → odpylanie (cyklon, workownica, ESP) → etap płuczki lub odsiarczania → stos. Praca anWentylator wyciągowyjest usiąść w dole rzeki iciągnąćgazu przez ten łańcuch, tworząc kontrolowane podciśnienie w odcinkach w górę rzeki.

Kiedy ten wentylator zostanie prawidłowo wybrany i sparowany z rozsądnymi sterownikami (często przetwornicą częstotliwości), stanie się „kontroler ruchu” dla całej Twojej instalacji gazowej. Gdy jest za mały, za duży lub niedopasowany do rezystancji systemu, otrzymujesz klasyczne objawy: niestabilny przeciąg, częste alarmy, podłączony sprzęt, wyższe ryzyko emisji i kosztowne przestoje.

Najczęstsze problemy kupujących i ich ukryte przyczyny

Większość projektów nie kończy się niepowodzeniem, ponieważ wentylator „nie kręci się”. Zawodzą, ponieważ wentylator jest zmuszony do pracy z dala od swojego zamierzony punkt pracy — lub dlatego, że konstrukcja nie pasuje do gazu, który chcesz przenieść.

• „Nasz projekt zmienia się za każdym razem, gdy zmienia się produkcja”.Często spowodowane złym zakresem regulacji, nieprawidłowym wyborem krzywej wentylatora lub niedoszacowanym spadkiem ciśnienia w systemie przy przepływie szczytowym.
• „Wirnik zużywa się zbyt szybko.”Typowe obciążenie pyłem ściernym, duża prędkość na wlocie łopatki lub brak separacji przed wirnikiem, która umożliwia bezpośrednie uderzanie cząstek w wirnik.
• „Widzimy korozję i nagłą utratę wydajności”.Zwykle składniki kwaśne/zasadowe lub kondensacja powodująca atak chemiczny na powierzchnie ze stali węglowej.
• „Wentylator ciągle się zatyka w trybie mokrym lub w trybie odsiarczania”.Osady z produktów ubocznych, lepki pył lub substancje kondensujące gromadzące się na szorstkich powierzchniach wewnętrznych.
• „Hałas i wibracje doprowadzają wszystkich do szaleństwa”.Zwykle brak równowagi, rezonans ze wspornikami kanałów, słabe fundamenty lub praca zbyt blisko obszarów przepięć/niestabilności.
• „Nasz rachunek za energię jest wyższy niż oczekiwano”.Zwykle jest to oznaka zbyt dużego marginesu ciśnienia statycznego, nieefektywnego punktu pracy lub złej strategii tłumienia.
• „Konserwacja trwa zbyt długo, a produkcja nas nienawidzi”.Często powiązane z niedostępnym układem, brakiem możliwości szybkiej kontroli wirnika lub brakiem planowanych części zamiennych.

Lista kontrolna wyboru dotycząca prawidłowego dobrania rozmiaru

Jeśli chcesz uzyskać dokładne wyniki, dostawca potrzebuje dokładnych danych wejściowych. Oto lista przyjazna kupującym, która zapobiega 80%. problemy z błędnym wyborem.

1. Zakres natężenia przepływu:minimalna / normalna / maksymalna objętość gazu (uwzględnij przyszłą ekspansję, jeśli jest rzeczywista, a nie wyimaginowana).
2. Zakres temperatury gazu:zdarzenia w stanie stacjonarnym i szczytowym; zanotuj wszelkie szybkie zmiany podczas uruchamiania/zamykania.
3. Skład gazu:elementy powodujące korozję, wilgoć i możliwość kondensacji.
4. Obciążenie pyłem i charakterystyka cząstek:stężenie, ścieralność oraz to, czy pył jest lepki czy włóknisty.
5. Rezystancja systemu:spadek ciśnienia w kanałach + urządzeniach + kominie przy docelowym przepływie (oraz jego zmiany w miarę obciążenia filtrów).
6. Filozofia działania:kontrola amortyzatora a kontrola prędkości; czy potrzebujesz dużej stabilności ciągu.
7. Ograniczenia witryny:powierzchnia, ograniczenia fundamentów, dostępne zasilanie, wysokość, temperatura otoczenia.
8. Dostęp konserwacyjny:preferowane punkty kontroli, metoda podnoszenia i strategia dotycząca części zamiennych.

Instrukcja konfiguracji z praktyczną tabelą porównawczą

Nie każdy wentylator wyciągowy powinien być zbudowany w ten sam sposób. Warunki gazu decydują o materiałach, zabezpieczeniach i elementach wewnętrznych geometrię, która utrzymuje wydajność stabilną w czasie.

Dobry producent pomoże dopasować konfigurację do rzeczywistego środowiska pracy, a nie tylko do etykiety katalogowej. W wielu zakładach najlepsze rezultaty daje łączone podejście: usuwanie pyłu przed i w dół w celu zmniejszenia uderzenia wirnika oraz w dół materiały/geometria, które tolerują wszystko, co jeszcze przedostaje się.

Energia, hałas i niezawodność bez niespodzianek

Większość kupujących koncentruje się na pytaniu: „Czy może uderzyć w przepływ powietrza?” ale większe pieniądze zależą od tego, co dzieje się po instalacji: zużycia energii, zgodność z poziomem hałasu, stabilność wibracji oraz to, czy kupujesz części zamienne co kwartał.

• Wybierz kontrolę pasującą do Twojej zmienności:jeśli obciążenie często się zmienia, kontrola prędkości często zmniejsza straty energii w porównaniu z samym dławieniem.
• Wymagaj realistycznego okna operacyjnego:chcesz stabilnej pracy w oczekiwanym zakresie min–max, a nie jednego idealnego punktu, który istnieje tylko w broszurze.
• Nalegaj na równowagę i integralność mechaniczną:wibracje są nie tylko „irytujące” – to zabójca trwałości łożysk i wałów.
• Potraktuj hałas jako problem systemowy:dobór wentylatora + warunki wlotu/wylotu + podpory kanałów + tłumiki w razie potrzeby.
• Plan części eksploatacyjnych:upewnij się, że możesz wymienić wirnik (lub kluczowe elementy zużywalne) bez konieczności zmiany pracy w wielodniowy przestój.

Błędy przy instalacji i uruchomieniu, których należy unikać

Nawet odpowiedni wentylator wyciągowy może działać źle, jeśli podczas instalacji nie zostaną uwzględnione podstawowe zasady przepływu powietrza. Oto trzy błędy, które powodują najdroższe wywołania zwrotne.

1. Złe warunki na wlocie:ciasne kolanka lub nagłe przejścia na wlocie mogą powodować nierówny przepływ, wibracje i utratę wydajności.
2. Słabe podłoże lub niewspółosiowość:jeśli podstawa się wygina, z czasem wzrastają wibracje i spada żywotność łożyska.
3. Brak planu rzeczywistych kontroli przy uruchomieniu:brak weryfikacji przepływu powietrza, ciśnienia, wibracji i obciążenia silnika w wielu punktach pracy.

Planowanie konserwacji chroniące czas pracy

Kupujący zazwyczaj nie nienawidzą konserwacji – nienawidzą niespodziewanej konserwacji. Prosty, przewidywalny plan ogranicza przestoje i wydłuża pracę żywotność wentylatora.

Jeśli używany gaz jest ścierny lub podatny na osadzanie, plan konserwacji powinien obejmować „łatwe wygrane” na etapie projektowania: drzwi inspekcyjne, bezpieczne punkty podnoszenia i części, które można wymieniać bez demontażu połowy przewodów.

Czego można oczekiwać od zdolnego producenta

W tym momencie pytanie mniej dotyczy „fan kontra fan”, a bardziej „wynik projektu”. Producent powinien być w stanie przeprowadzić Cię przez proces wyboru, weryfikacji i długoterminowego planowania usług.

Hebei Ketong Environmental Protection Equipment Co., Ltd.wspiera projekty ciągu przemysłowego i wentylacji gdzie prawdziwym wymaganiem jest stabilne podciśnienie w trudnych warunkach gazowych – wysoka temperatura, pył, składniki korozyjne, i osady na liniach uzdatniania. Z punktu widzenia kupującego oznacza to:

• Dopasowanie konfiguracji:wybór materiałów i kierunek projektowania wewnętrznego w oparciu o skład chemiczny gazu i obciążenie ciałami stałymi.
• Dostosowanie parametrów:dopasowując przepływ/ciśnienie do rzeczywistego łańcucha wyposażenia, a nie do ogólnych etykiet.
• Nastawienie na weryfikację:potwierdzając punkty pracy w całym zakresie, w którym będziesz faktycznie działać.
• Praktyczność usługi:projektowanie pod kątem kontroli, czyszczenia i wymiany części zużywalnych bez dłuższych przestojów.

Często zadawane pytania

1) Gdzie należy zainstalować wentylator wyciągowy?
Zwykle znajduje się za głównym procesem i wieloma etapami oczyszczania, dzięki czemu może przeciągać gaz przez system i utrzymywać podciśnienie w sekcjach poprzedzających. Dokładne położenie zależy od temperatury, zapylenia i tego, czy obróbka na mokro powoduje powstawanie osadów.

2) Jakie dane muszę podać, aby dokonać trafnego wyboru?
Zakres przepływu, zakres temperatur, skład gazu, ryzyko wilgoci/kondensacji, obciążenie pyłem i całkowity spadek ciśnienia w systemie (w tym jego zmiany w miarę obciążenia filtrów). Bez nich „wybór” oznacza zgadywanie.

3) Jak zmniejszyć zużycie wirnika podczas pracy w zapylonym środowisku?
Jeśli to możliwe, zacznij od separacji na początku, a następnie zastosuj kierunek budowy skupiony na zużyciu (materiały, strategia ochrony i geometria ograniczająca bezpośredni wpływ cząstek). Należy także unikać zniekształceń przepływu wlotowego, które powodują wrzucanie cząstek do łopatek.

4) Dlaczego mój wentylator zatyka się po dodaniu obróbki na mokro lub odsiarczania?
Osady tworzą się, gdy na wewnętrznych powierzchniach gromadzą się lepkie produkty uboczne lub substancje kondensujące. Gładsza wewnętrzna ścieżka przepływu, środki antyadhezyjne i łatwy dostęp do czyszczenia są często niezbędne w tych liniach.

5) Czy oversize jest bezpieczniejszy?
Nie zawsze. Nadmierne wymiary mogą podnieść koszty energii, zwiększyć hałas i przesunąć punkt pracy w niestabilny region prawdziwego systemu. „Bezpieczny” wynika z prawidłowego pokrycia punktu pracy i stabilnego zakresu regulacji.

Wniosek

Dobrze wybranyWentylator wyciągowyto nie tylko element obracającego się sprzętu — to stabilizator całego urządzenia łańcuch spalin. Jeżeli wybór opiera się na rzeczywistym przepływie, rzeczywistym spadku ciśnienia, rzeczywistym zachowaniu się pyłu i rzeczywistym ryzyku kondensacji, zyskujesz przewidywalny ciąg, mniej zakłóceń, niższe koszty cyklu życia i czystsze miejsce pracy.
